Uzdatnianie wody to złożony proces. Wiele parametrów musi być dokładnie monitorowanych, aby zapewnić, że woda spełnia wysokie wymagania jakościowe. Aparatura do pomiaru poziomu i ciśnienia odgrywa kluczową rolę zapewniając wydajny i zrównoważony przebieg procesów oraz zgodność z odpowiednimi przepisami – od przygotowania aż do magazynowania wody pitnej.
W przyszłości, w której woda będzie coraz cenniejszym zasobem, technologia związana z jej uzdatnianiem i dystrybucją odgrywa kluczową rolę. Systemy uzdatniania wody muszą zapewniać absolutnie niezawodne wyniki przy coraz niższych kosztach. Ten balans można osiągnąć tylko dzięki precyzyjnym i niezawodnym urządzeniom do technologii pomiaru poziomu i ciśnienia. VEGA oferuje szereg przyrządów pomiarowych opracowanych specjalnie do zastosowań w oczyszczaniu i dystrybucji wody pitnej, a także we wszystkich procesach pośrednich – od kompaktowych czujników do standardowych aplikacji aż po zaawansowane rozwiązania pomiarowe z czujnikami z serii PRO. Podejmując wyzwania związane z pozyskiwaniem i magazynowaniem wody, czujniki są podstawą ciągłego monitorowania i mierzalnie wyższej efektywności. W praktyce oznacza to kompleksowe rozwiązanie pomiarowe obejmujące czujniki, inteligentne systemy i interfejsy, które umożliwiają niezawodne gromadzenie danych z terenu.
Czujniki odporne na zalanie

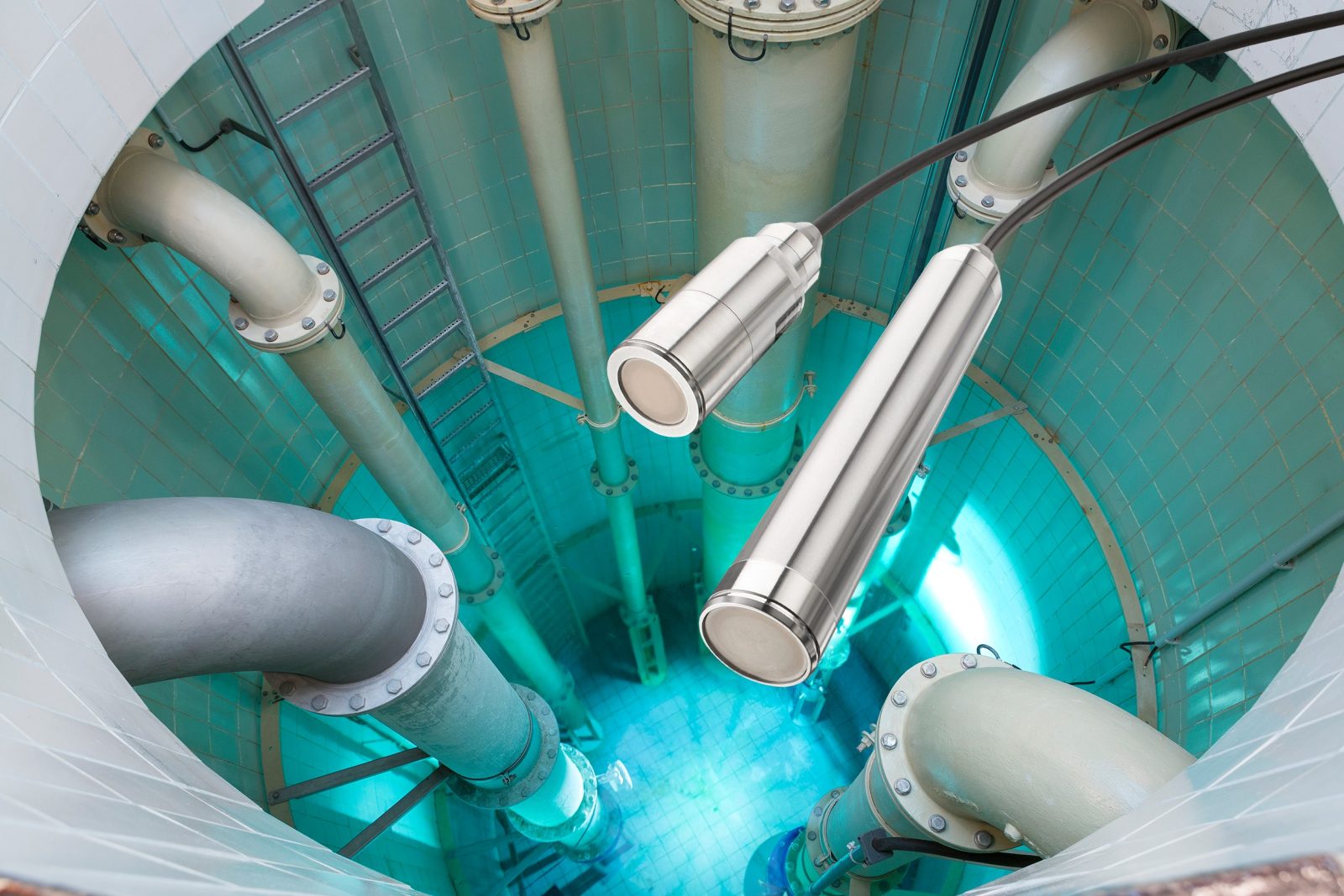

Pozyskiwanie nieoczyszczonej wody, czy to ze studni głębinowych, rzek, czy poprzez odsalanie wody morskiej, stawia szczególne wymagania w zakresie monitorowania i kontroli instalacji. Nawet na tak wczesnym etapie niezbędna jest aparatura pomiarowa, która działa bez zarzutu również w przypadku zalania lub powstawania kondensatu. Hydrostatyczna sonda VEGAWELL 52 jest idealna do pomiaru poziomu w studniach głębinowych.. Zastosowanie czujnika zapewnia, że nie zostanie wydobyte więcej wody niż może wpłynąć z powrotem do studni w wyniku naturalnych procesów. Moduł elektroniczny jest chroniony poprzez zastosowanie zintegrowanego zabezpieczenia przepięciowego. Dzięki ceramicznej celi pomiarowej CERTEC® przyrząd, który został specjalnie zaprojektowany do zastosowań wodnych i opcjonalnie wyposażony w czujnik PT100 do pomiaru temperatury, sonda zapewnia wiarygodne wyniki nawet w ekstremalnych warunkach. Doskonale radzi sobie z dużymi zakresami pomiarowymi, jest bowiem dostępna z kablem o długości do 1000 metrów. VEGAWELL 52 nie tylko zwiększa dostępność systemu, a tym samym wydajność pozyskiwania wody, ale wnosi także decydujący wkład w ochronę cennych zasobów.
Sondy radarowe mają wyraźną przewagę

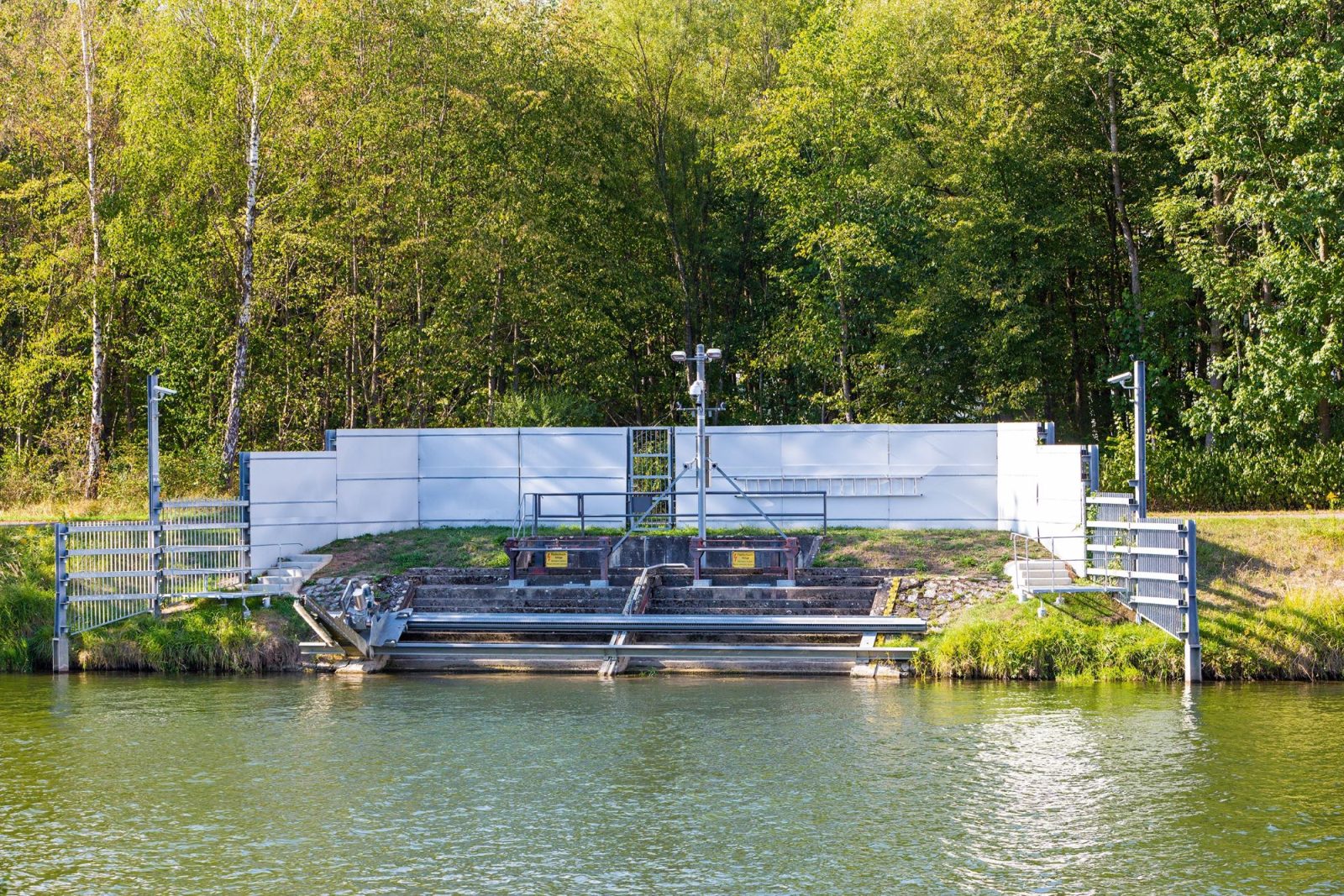

Jako alternatywa dla wydobycia ze studni lub zbiorników wodnych, filtracja brzegowa jest niemal naturalną metodą produkcji wody pitnej, w której woda powierzchniowa jest wydobywana ze studni w pobliżu rzek lub jezior. Woda rzeczna przenika przez koryto rzeki i miesza się z wodami gruntowymi. Aby zapewnić, że w tym procesie wydobywana jest dokładnie odpowiednia ilość wody, poziom rzeki musi być stale monitorowany.

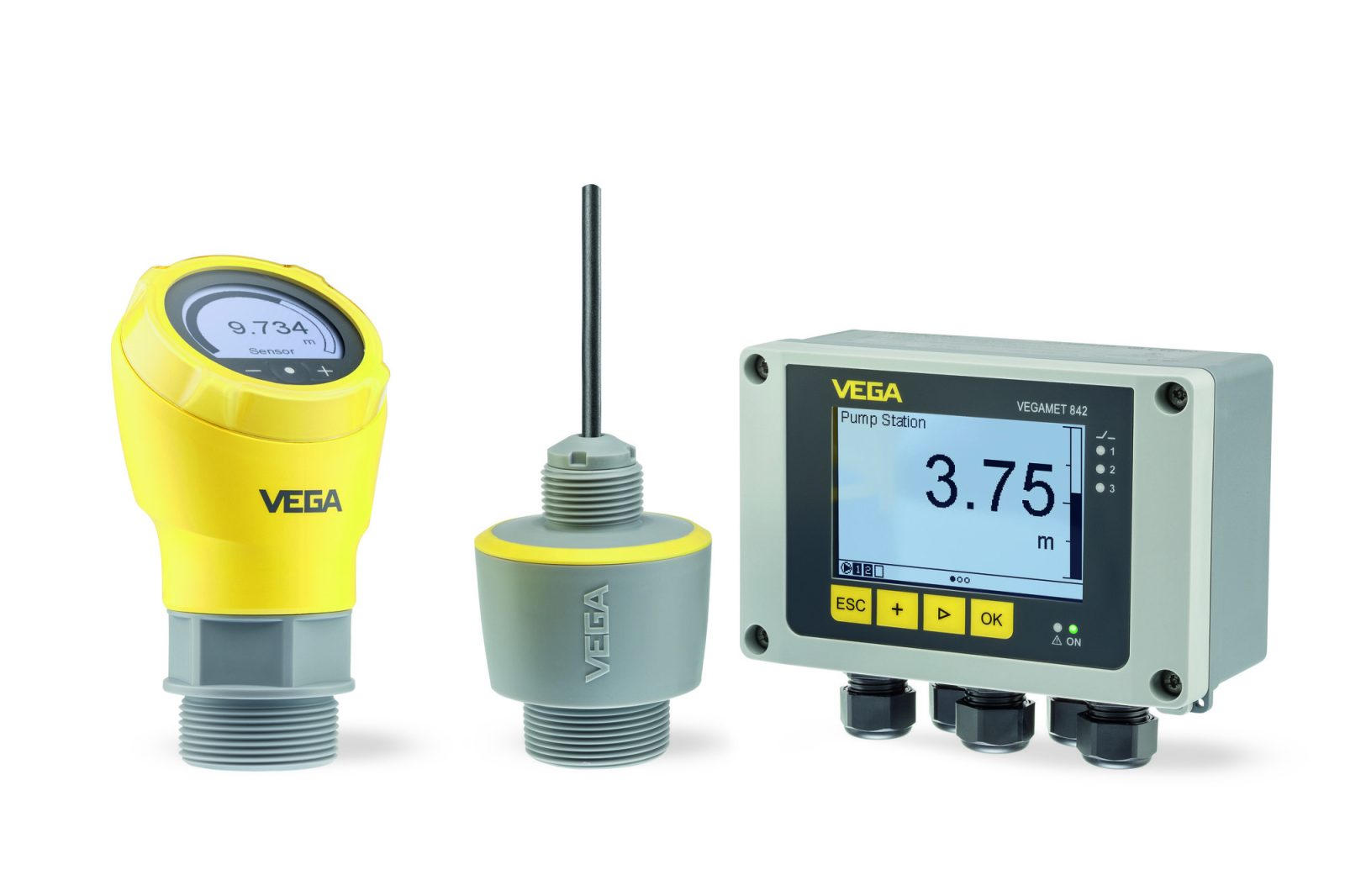

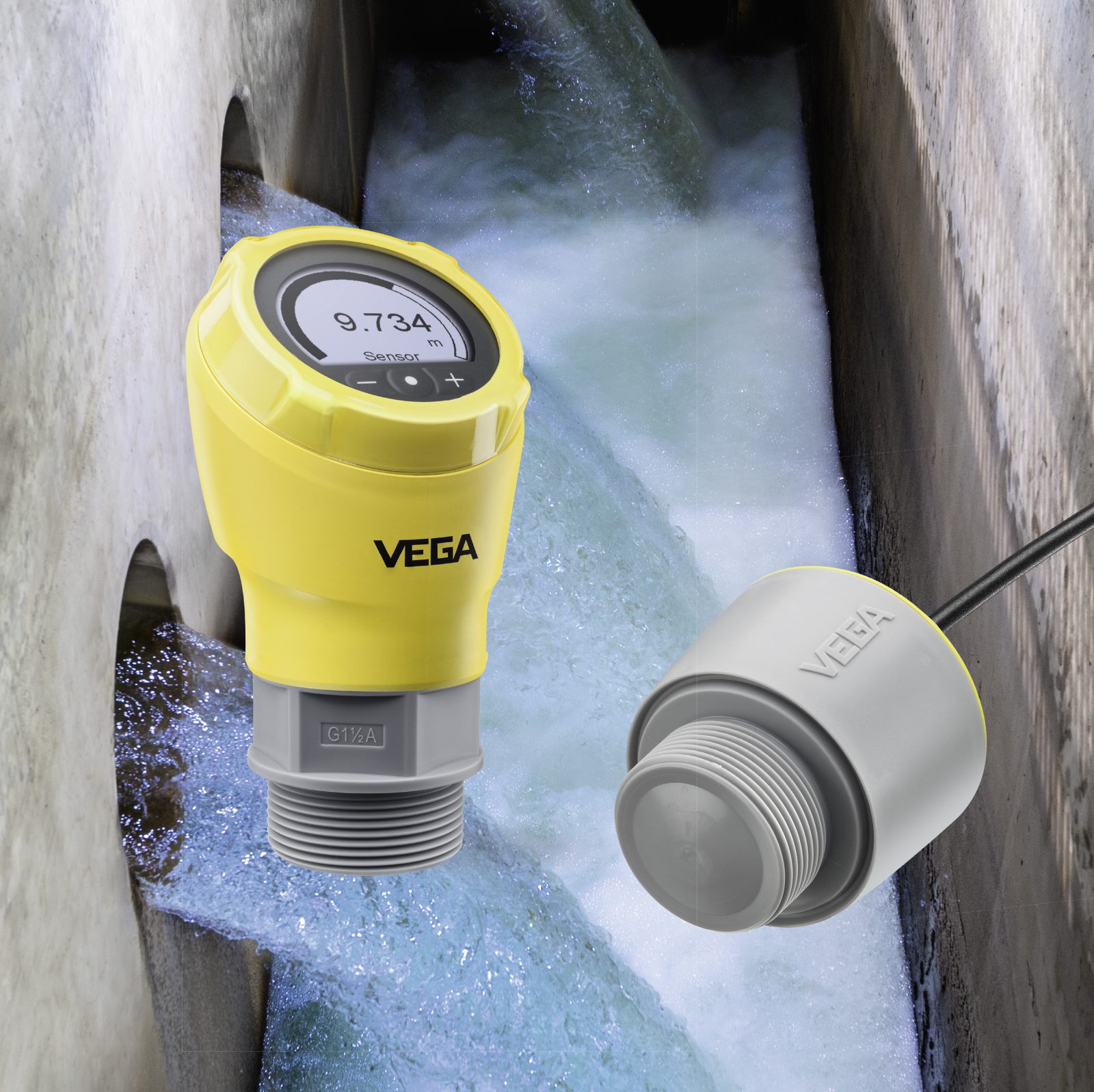

Kompaktowe sondy radarowe z serii VEGAPULS 10, 20 i 30 idealnie nadają się do tego zadania. Mierzą poziom wody w sposób bezkontaktowy i z niezwykłą precyzją. Dzięki funkcjonalności opracowanej specjalnie do zastosowań związanych z wodą pitną, kompaktowe czujniki radarowe są doskonałym zamiennikiem wcześniejszych czujników ultradźwiękowych. Dzięki technologii 80 GHz, która zapewnia doskonałe skupienie sygnału, zapewniają imponującą wydajność. Umożliwia to oddzielenie rzeczywistego sygnału poziomu od sygnałów zakłócających – pomiar jest zatem prostszy i dużo dokładniejszy. Ponieważ radar jest odporny na zabrudzenia i wahania temperatury, czujniki zapewniają precyzyjne wyniki pomiarów nawet pod wpływem czynników środowiskowych, takich jak deszcz, wiatr i mgła. Kolejną zaletę stanowi fakt, że kompaktowe czujniki VEGAPULS C są wyposażone w złącze kablowe, mają stopień ochrony IP66/IP68 i umożliwiają bezpośrednie podłączenie do sterownika PLC. Ponieważ pod względem ceny są porównywalne z ultradźwiękowymi, nie ma już argumentów przemawiających za tą przestarzałą technologią.
Dużo dokładniejszy pomiar w zbiornikach chemicznych

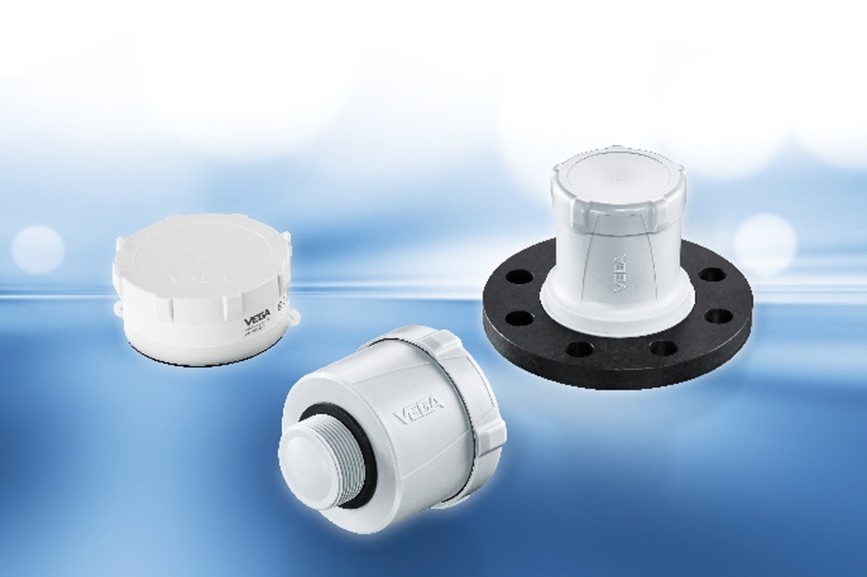

W każdej stacji uzdatniania wody pitnej substancje chemiczne, takie jak chlor lub siarczan żelazawy, są przechowywane w zbiornikach, które są regularnie napełniane i opróżniane. Również tutaj niezbędne są stabilne pomiary, dlatego kompaktowe czujniki radarowe VEGAPULS 31 są oczywistym wyborem. W przeciwieństwie do czujników ultradźwiękowych, mierzą one do samej góry zbiornika, co pozwala na wykorzystanie całej jego objętości. Przekłada się to na oszczędność czasu i kosztów.
To właśnie tutaj seria kompaktowych radarów zdobywa punkty dzięki swojej wysokiej odporności na zalania i odporności chemicznej. Cała elektronika i wejście kablowe są hermetycznie zamknięte, dzięki czemu ewentualna wilgoć nie ma wpływu na komponenty. Czujniki są dostępne w różnych wersjach, zarówno pod względem sygnału wyjściowego, jak i konstrukcji czujnika.
Pomiar przez ścianę zbiornika z tworzywa sztucznego
Czujniki radarowe mogą mierzyć bezpośrednio przez materiały nieprzewodzące takie, jak plastik, guma lub szkło, ponieważ ich fale elektromagnetyczne są tylko nieznacznie odbijane przez te materiały. Dzięki temu idealnie nadają się do stosowania na pojemnikach IBC lub innych przenośnych zbiornikach zwykle używanych do przechowywania agresywnych chemikaliów. W przypadku instalacji na stałe nad standaryzowanymi pojemnikami pomiar jest wyjątkowo prosty i nie wymaga ponownej regulacji. Duży wyświetlacz ułatwia odczyt wartości pomiarowych nawet w trudno dostępnych miejscach, takich jak górna część wysokich zbiorników. Bezpośrednie połączenie kablowe może być wykorzystane do podłączenia do zdalnego systemu. Czujniki mają maksymalny zakres pomiarowy do 30 metrów, dzięki czemu nadają się do wielu standardowych zastosowań.

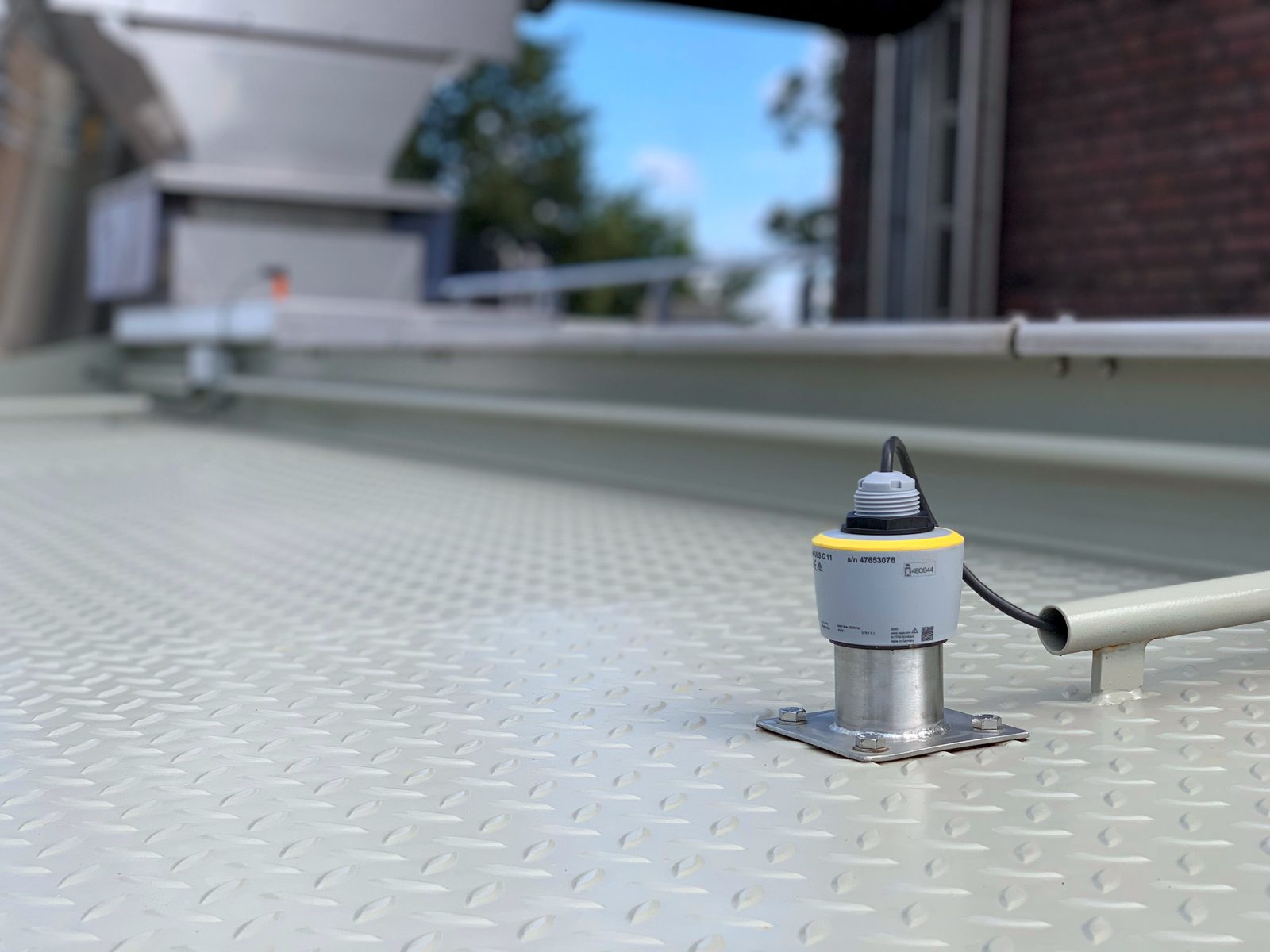

Dzięki czujnikom radarowym IoT, takim jak VEGAPULS Air, pomiar poziomu może być prowadzony praktycznie w każdym miejscu – i w razie potrzeby przekazywany dostawcy chemikaliów. Zasilane bateryjnie czujniki wysyłają dane bezpośrednio do chmury z dowolnego miejsca, co umożliwia efektywne zarządzanie zasobami i zapobiega powstawaniu tzw. wąskich gardeł w łańcuchu dostaw.
Ekonomiczna kontrola sit

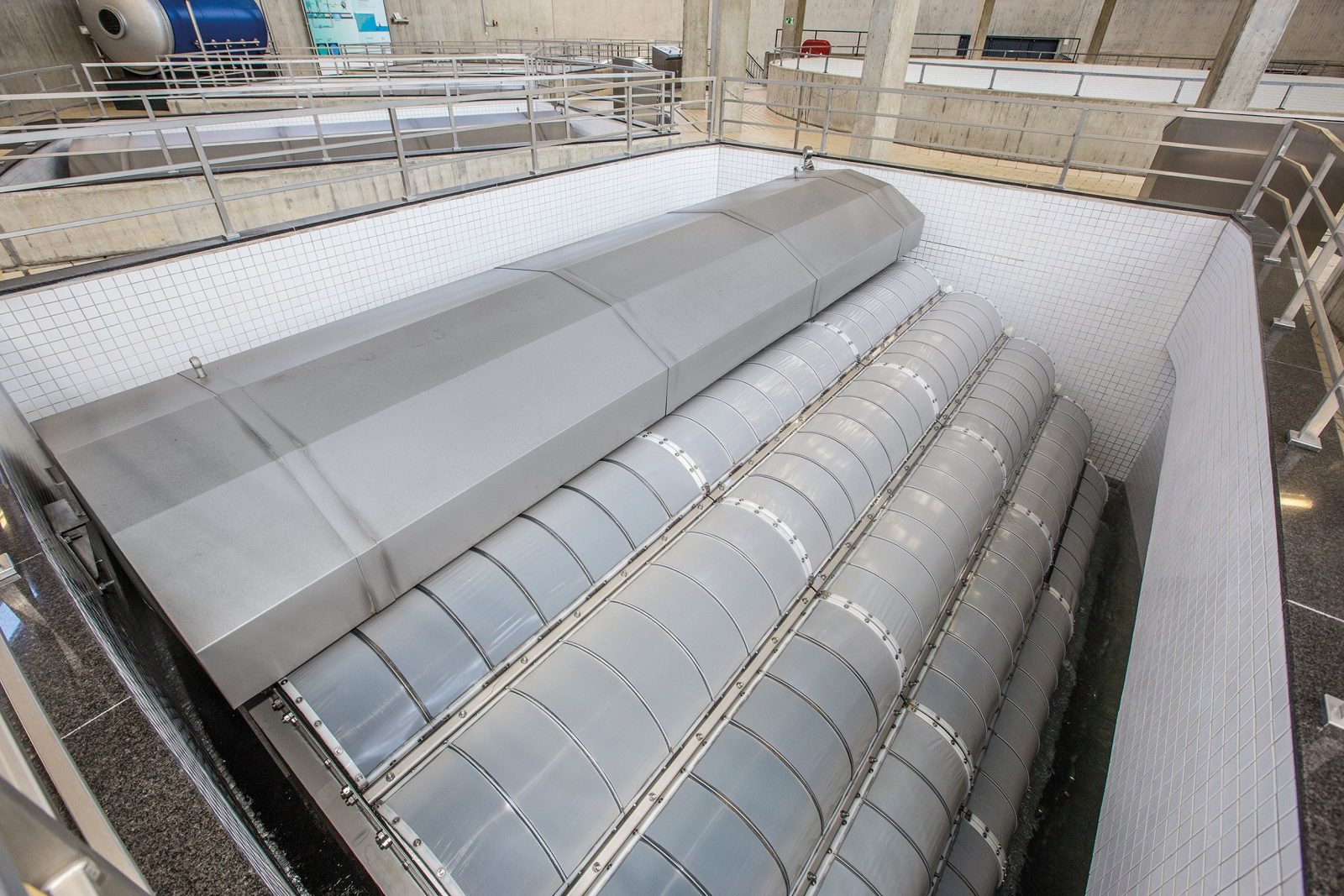

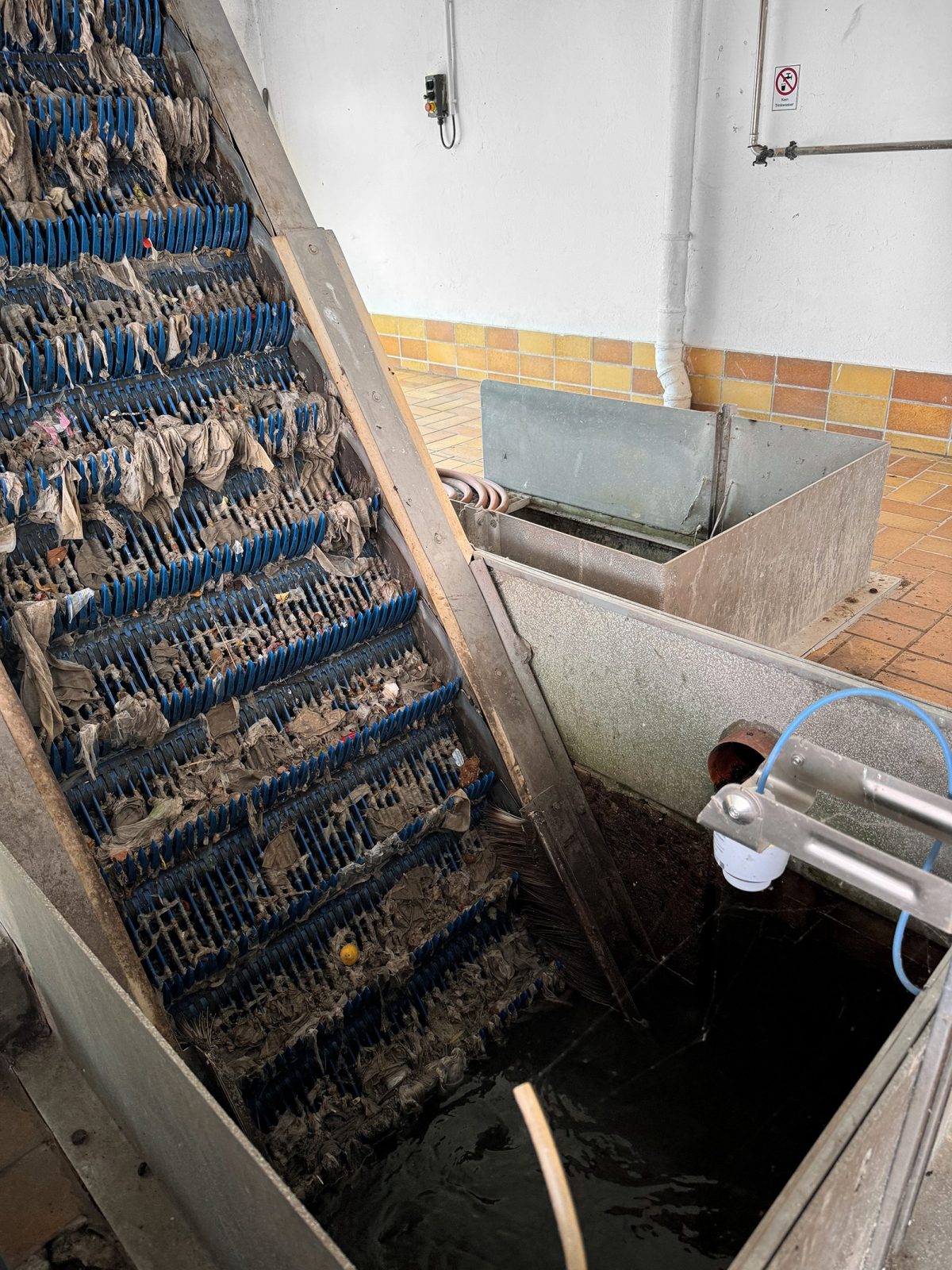

Kompaktowe czujniki radarowe VEGAPULS C odgrywają również kluczową rolę we wstępnym, mechanicznym oczyszczaniu ścieków. W zakładach oczyszczania, gdzie zgrabiarki lub sita usuwają większe ciała stałe takie, jak gałęzie lub plastikowe elementy, urządzenia te chronią dalsze etapy procesu przed zablokowaniem lub ścieraniem. Sito zgrubne odfiltrowuje większe obiekty, podczas gdy sito drobne zbiera mniejsze zanieczyszczenia. Aby monitorować stopień zanieczyszczenia krat i rozpocząć czyszczenie w odpowiednim czasie, poziom wody musi być mierzony oddzielnie przed i za systemami krat. W tym miejscu zastosowanie znajdują kompaktowe czujniki radarowe VEGAPULS C. Dzięki solidnej konstrukcji i bezobsługowym pomiarom precyzyjnie mierzą poziom i zapewniają, że kraty zawsze działają w optymalny sposób. Przyczynia się to do zwiększenia wydajności systemu, a jednocześnie zmniejsza koszty operacyjne pozwalając uniknąć nieplanowanych przestojów krat. Dzięki sterownikom z serii 14x, 34x lub 8xx, VEGA oferuje również proste i szybkie sterowanie przesiewaczami, które nie wymaga umiejętności programowania. Pozwala to na efektywne sterowanie złożonymi procesami – szybko, intuicyjnie i bez wymogu zaawansowanej wiedzy technicznej.
Z atestami do kontaktu z żywnością
Po uzdatnieniu wody ważne jest, aby kontrolować ewentualne zanieczyszczenia. Uzdatniona woda jest często przechowywana w podziemnych zbiornikach, gdzie należy zagwarantować, że żadne obce substancje nie dostaną się do wody. Bezkontaktowy pomiar poziomu za pomocą czujników VEGAPULS C jest idealny również w tym przypadku. Sondy VEGA posiadają wszystkie krajowe dopuszczenia do kontaktu z żywnością i są wyprodukowane z materiałów zgodnych z FDA i EC 1935/2004.
Dzięki specjalnym akcesoriom montażowym czujniki można zamontować na ścianie, suficie lub za pomocą rurki ze stali nierdzewnej, w której znajduje się również kabel. Ponieważ działają bezkontaktowo i obsługują technologię Bluetooth, konfiguracja jest szczególnie prosta i może być wykonana z poziomu tabletu lub smartfona.
Monitorowanie ciśnienia w celu zapobiegania wyciekom

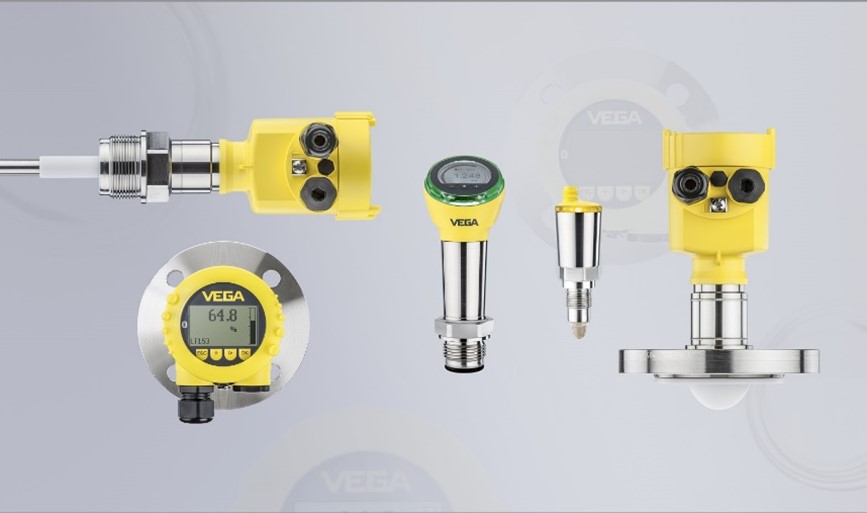

W uzdatnianiu wody pitnej urządzenia do pomiaru ciśnienia są wykorzystywane w szerokim zakresie aplikacji. Nie ma znaczenia, czy czujnik jest używany do pomiaru ciśnienia w rurociągach lub zbiornikach zawierających media ścierne, takie jak kamienie lub piasek, czy też w procesach higienicznych, gdzie musi spełniać surowe wymagania dotyczące czystości: VEGA oferuje niestandardowe czujniki ciśnienia, które spełniają wymagania danego zastosowania. Niezależnie od tego, czy jest to metalowa czy ceramiczna cela pomiarowa, każda z metod pomiarowych ma właściwości, które sprawiają, że jest ona odpowiednia dla określonych warunków zastosowania.
Wszędzie tam, gdzie woda jest pompowana między systemami i poszczególnymi komponentami, czujniki ciśnienia zabezpieczają procesy, na przykład poprzez szybkie wykrywanie wycieków. Wykrycie następuje na tyle szybko, że problem może zostać usunięty zanim dojdzie do poważnych uszkodzeń. Aby zaspokoić potrzeby różnych zastosowań, portfolio czujników ciśnienia VEGA obejmuje zarówno kompaktowe czujniki VEGABAR, opcjonalnie wyposażone w obrotowy wyświetlacz, jak i niezwykle wytrzymałe czujniki VEGABAR z serii PRO, które zapewniają maksymalną dostępność i bezpieczeństwo instalacji. Na przykład VEGABAR 82 z ceramiczną celą pomiarową CERTEC® może wytrzymać ekstremalne ciśnienia lub podciśnienie, a także oddziaływanie mediów o silnych właściwościach ściernych, takich jak te, które uderzają w celę pomiarową w filtrze piaskowym.
Odporność na abrazję w filtrze piaskowym

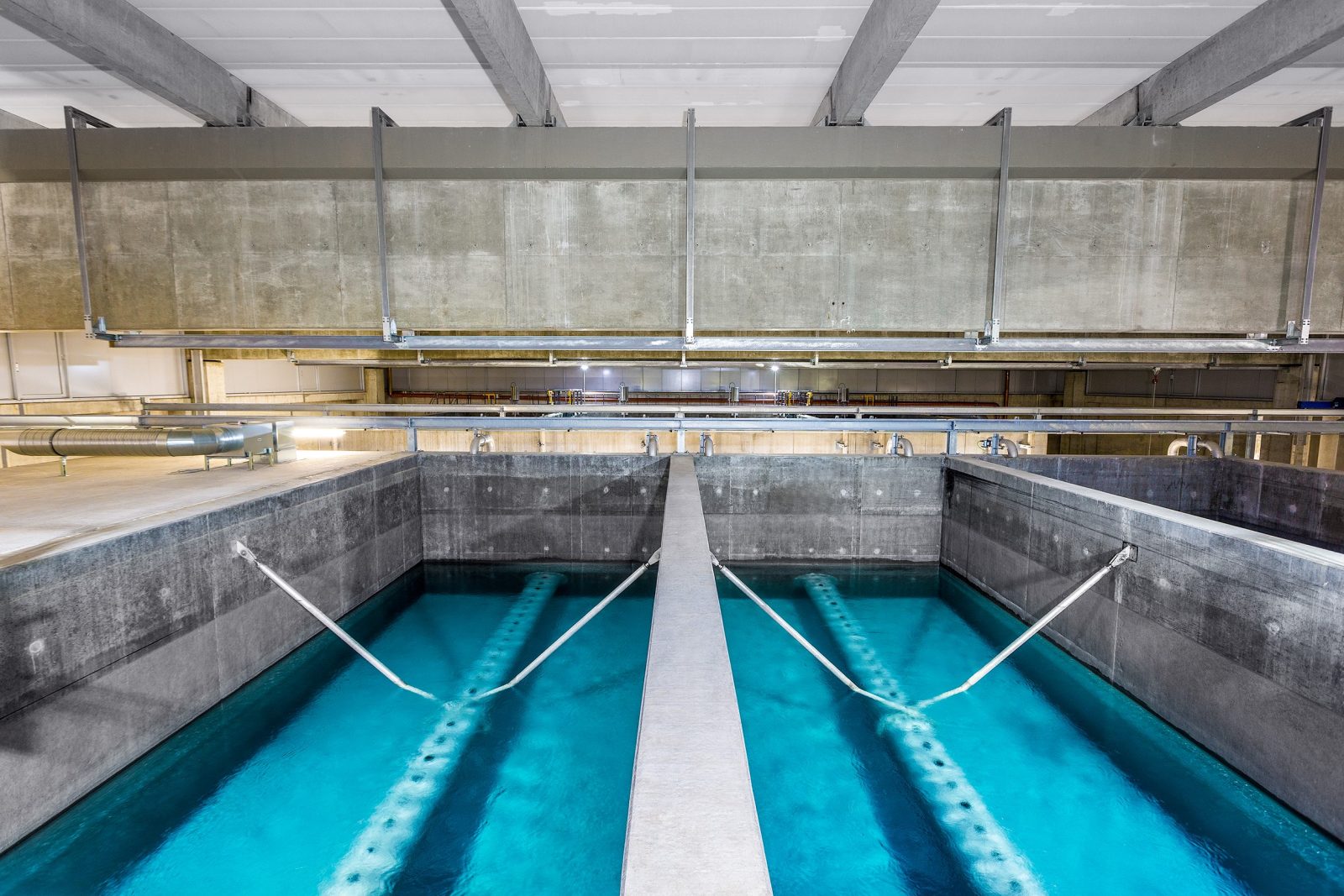

Na wczesnym etapie procesu uzdatniania, po obróbce wstępnej, która usuwa większe ciała stałe, filtr piaskowy ma za zadanie usuwanie drobnych cząstek, zmętnienia oraz mikrozanieczyszczeń z wody. Stanowi zatem ważny etap pomiędzy uzdatnianiem wstępnym a dalszym oczyszczaniem wody, takim jak dezynfekcja chemiczna lub filtracja za pomocą węgla aktywnego. Przetworniki ciśnienia VEGABAR 82 odgrywają kluczową rolę w tym procesie – mierzą ciśnienie przed i za filtrem w celu monitorowania jego stanu. Jeśli różnica ciśnień wzrasta, czujniki sygnalizują potrzebę płukania wstecznego. Zapewnia to wydajną pracę filtra i zapobiega jego przeciążeniu. Ceramiczna cela pomiarowa VEGABAR 82 odgrywa tu kluczową rolę. Wysoka odporność na ścieranie chroni przed zużyciem spowodowanym przez piasek i inne cząstki, a odporność chemiczna zapewnia niezawodne działanie nawet w przypadku narażenia na działanie środków czyszczących. Długotrwała stabilność i higieniczna konstrukcja przetwornika sprawiają, że idealnie nadaje się do zastosowań związanych z wodą pitną.
Dwie bariery są lepsze niż jedna

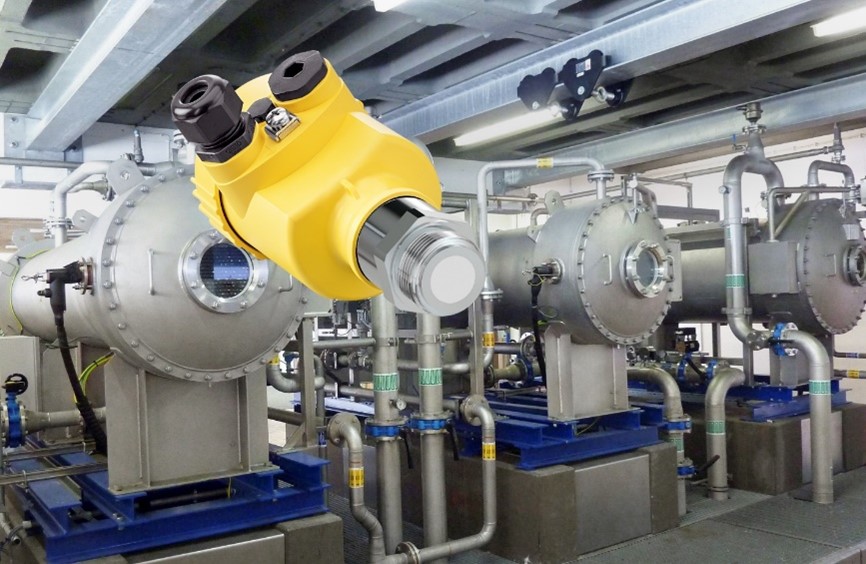

Przetwornik ciśnienia VEGABAR 82 z ceramiczną celą pomiarową CERTEC® zapewnia bezpieczny i niezawodny pomiar ciśnienia w kolektorze ozonu. Dzięki Second Line of Defence (drugiej linii obrony), dodatkowej separacji procesu za pomocą gazoszczelnego przepustu nad przyłączem procesowym, zapewnia podwójną ochronę przed gazem, który w przeciwnym razie mógłby wydostać się przez sam przetwornik ciśnienia.

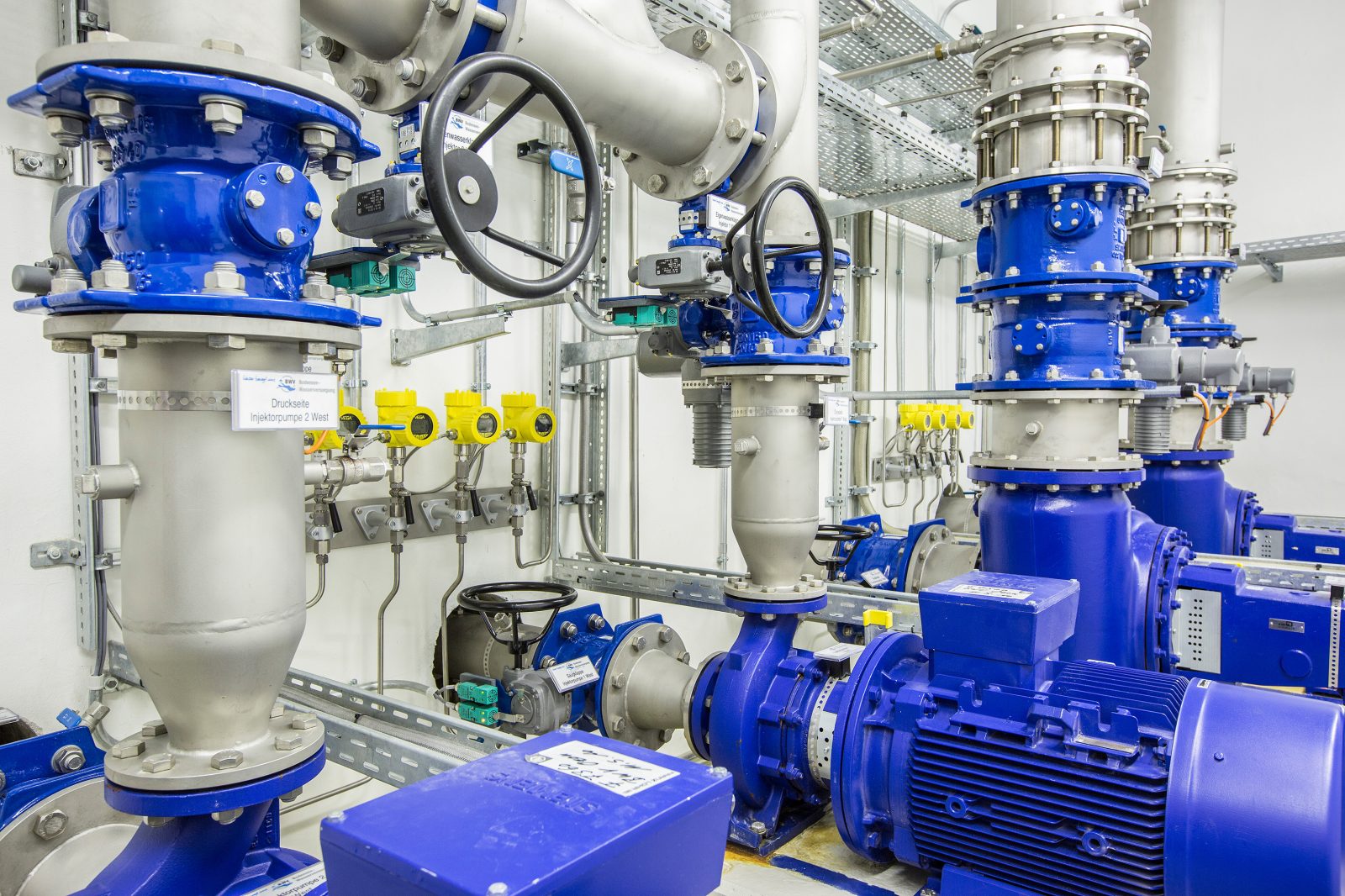

Zastosowane oprzyrządowanie ciśnieniowe ma również kluczowe znaczenie dla późniejszego przechowywania i dystrybucji wody pitnej. Ciągłe monitorowanie ciśnienia w sieci rur za pomocą kompaktowego VEGABAR 38 ma ogromne znaczenie dla równomiernej dystrybucji i zapobiegania wyciekom lub pęknięciom rur. Ważną rolę odgrywają również sygnalizatory poziomu VEGAPOINT 21, które zabezpieczają pompy wody pitnej przed suchobiegiem i pomagają zapobiegać awariom. Wszystko to nie tylko zapewnia sprawność instalacji, ale ostatecznie gwarantuje niezawodne dostawy wody pitnej przez cały czas.
Co wyróżnia czujniki VEGA?
Wielką wartością przetworników VEGA do pomiaru poziomu i ciśnienia jest zdolność do zapewnienia zarówno wydajności, jak i prostoty obsługi bez uszczerbku na jakości. Dzięki odpowiedniej aparaturze pomiarowej zaopatrzenie w wodę pitną jest nie tylko bezpieczne i niezawodne, ale także pozwala oszczędzać zasoby i wspierać zrównoważony rozwój. Precyzyjne pomiary poziomu i ciśnienia pozwalają zoptymalizować nawet złożone procesy, zapewniając, że cały cykl uzdatniania i dystrybucji wody przebiega płynnie i przy minimalnym wysiłku. W świecie, w którym liczy się każda kropla, te stosunkowo niewielkie komponenty są niezbędne dla zrównoważonej gospodarki wodnej.
